YD系列 油浸式試驗變壓器

閱讀次數：6878

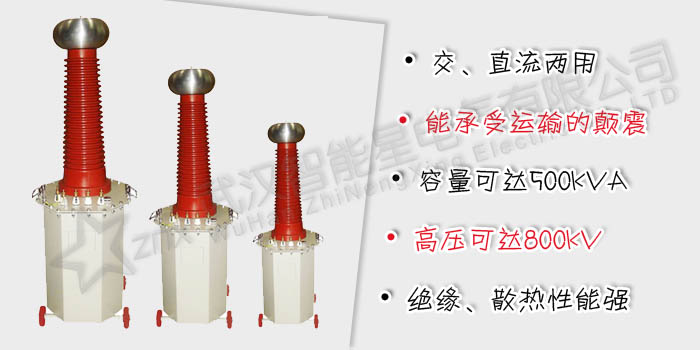

油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器
油浸式試驗變壓器
YD - [容量（kVA）]/[輸出電壓（ kV）] 油浸式試驗變壓器
常規型號
1.5/50
3/50
5/50
10/50
20/50
30/50
40/50
50/50
10/100
20/100
30/100
40/100
50/100
20/150
30/150
40/150
50/150
100/150
50/200
100/200
150/200
200/200
300/200
50/300
100/300
150/300
200/300
300/300

說明：以上是常規型號，也可以按照客戶特定參數定制。
JB/T 9641-1999 《試驗變壓器》
油式試驗變壓器、油式變、高壓油浸式試驗變壓器、油式高壓試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、交直流高壓試驗變壓器、高壓升壓器、高壓耐壓機、高壓耐壓儀、試驗變、油浸式試驗變壓器

YD系列油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，YD（JZ）系列輕型交直流高壓試驗變壓器是在YDJ系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。

  • 本系列產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。
  • 高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
  • 低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。
  • 殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。
  • YD系列油浸式試驗變壓器為單相變壓器，用工頻220V或380V電源接入操作箱（臺），經操作箱內自耦調壓器調節至0-200V或0-400V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
  • 本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
表1. YD（JZ）系列輕型交直流試驗變壓器

型 號
容量
(kVA)
高壓電壓（kV）
高壓電流（mA）
低壓輸入
變比
溫升℃
(30分鐘)
AC
DC
AC
DC
電壓(V）
電（A）
高/儀
YD（J Z）-1.5/50
1.5
50
70
30
15
200
7.5
500
10
YD（J Z）-3/50
3
50
70
60
15
200
15
500
10
YD（J Z）-5/50
5
50
70
100
15
200
25
500
10
YD（J Z）-10/50
10
50
70
200
50
200
50
500
10
YD（J Z）-20/50
20
50
70
400
100
400
53
500
10
YD（J Z）-30/50
30
50
70
600
100
400
79
500
10
YD（J Z）-40/50
40
50
70
800
105
400
105
500
10
YD（J Z）-50/50
50
50
70
1000
100
400
132
500
10
YD（J Z）-10/100
10
100
140
100
50
200
50
1000
10
YD（J Z）-20/100
20
100
140
200
100
400
53
1000
10
YD（J Z）-30/100
30
100
140
300
100
400
79
1000
10
YD（J Z）-40/100
40
100
140
400
100
400
105
1000
10
YD（J Z）-50/100
50
100
140
500
100
400
132
1000
10
YD（J Z）-20/150
20
150
210
133
100
400
53
1500
10
YD（J Z）-30/150
30
150
210
200
100
400
79
1500
10
YD（J Z）-40/150
40
150
210
267
100
400
105
1500
10
YD（J Z）-50/150
50
150
210
333
100
400
132
1500
10
YD（J Z）-100/150
100
150
210
667
150
400
263
1500
10
表2.YD系列輕型交流試驗變壓器

型   號
容量
(kVA)
高壓電壓
（kV）
高壓電流
（mA)）
低壓輸入
變比
(高/儀)
溫升℃
(30分鐘)
電壓(V)
電流(A)
 YD-1.5/50
1.5
50
30
200
7.5
500
10
YD-3/50
3
50
60
200
15
500
10
YD-5/50
5
50
100
200
25
500
10
YD-10/50
10
50
200
200
50
500
10
YD-20/50
20
50
400
400
53
500
10
YD-30/50
30
50
600
400
79
500
10
YD-50/50
50
50
1000
400
12
500
10
YD-5/100
5
100
50
200
25
1000
10
YD-10/100
10
100
100
200
50
1000
10
YD-20/100
20
100
200
400
53
1000
10
YD-30/100
30
100
300
400
79
1000
10
YD-50/100
50
100
500
400
132
1000
10
YD-20/150
20
150
133
400
53
1500
10
YD-30/150
30
150
200
400
80
1500
10
YD-50/150
50
150
333
400
132
1500
10
YD-100/150
100
150
667
400
263
1500
10
YD- 50/200
50
200
250
400
132
2000
10
YD-100/200
100
200
500
400
263
2000
10
YD-150/200
150
200
750
400
395
2000
10
YD-200/200
200
200
1000
400
526
2000
10
YD-300/200
300
200
1500
400
790
2000
10
YD-50/300
50
300
170
400
132
3000
10
YD-100/300
100
300
333
400
263
3000
10
YD-150/300
150
300
500
400
395
3000
10
YD-200/300
200
300
667
400
526
3000
10
YD- 300/300
300
300
3000
400
790
3000
10
注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格，也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。
