YDQ系列 充氣式試驗變壓器

閱讀次數：8511
充氣式試驗變壓器
充氣式試驗變壓器
充氣式試驗變壓器
充氣式試驗變壓器
充氣式試驗變壓器
YDQ - [容量（kVA）]/[輸出電壓（ kV）] 充氣式試驗變壓器
常規型號
1.5/50
3/50
5/50
10/50
20/50
30/50
50/50
5/100
10/100
20/100
30/100
50/100
20/150
30/150
50/150
100/150
50/200
100/200
150/200
200/200
300/200



說明：以上是常規型號，也可以按照客戶特定參數定制。
JB/T 9641-1999 《試驗變壓器》
YDQ交直流SF6氣體試驗變壓器、充氣式試驗變壓器、高壓試驗變壓器、電力高壓試驗變壓器、超輕型高壓試驗變壓器、串級式高壓試驗變壓器、充氣式試驗變、充氣變、充氣試驗變、充氣式輕型高壓試驗變

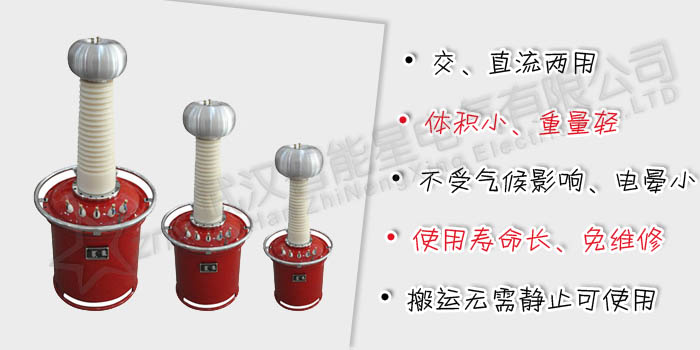

YDQ系列六氟化硫(SF6)充氣式試驗變壓器是根據《試驗變壓器》標準，在油浸式試驗變壓器的基礎上而設計生產的。SF6氣體具有良好的電氣絕緣性能及優異的滅弧性能，其耐壓強度為同一壓力下氮氣的2.5倍，擊穿電壓的空氣的2.5倍。在0.25MPa下與油的擊穿電壓相等，在0.45MPa壓力下是油的擊穿電壓的2倍，是一種優于油的新一代超高壓絕緣介質材料。該產品技術要求完全符合《ZBK-41006-89》標準，它是油浸式輕型試驗變壓器的換代產品。

  • 該產品具有體積小、重量輕、不受氣候變化影響、電暈小、現場搬運無需靜止可使用，使用壽命長、免維修等特點。
  • 適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電氣元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
  • 采用單框芯式鐵芯結構，初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼為圓柱灌式容器結構，能耐受0.8MPa以上壓力。
1. YDQ（JZ）系列輕型交直流試驗變壓器（見表1）
2. YDQ系列輕型交流試驗變壓器（見表2）
表1 YDQ(JZ)系列輕型交直流試驗變壓器
型 號
容量
(kVA)
高壓電壓（kV）
高壓電流（mA）
低壓輸入
變比
溫升℃
(30分鐘)
AC
DC
AC
DC
電壓(V）
電流（A）
高/儀
YDQ（J Z）-1.5/50
1.5
50
70
30
15
200
7.5
500
10
YDQ（J Z）-3/50
3
50
70
60
15
200
15
500
10
Y YDQ（J Z）-5/50
5
50
70
100
15
200
25
500
10
YDQ（J Z）-10/50
10
50
70
200
50
200
50
500
10
YDQ（J Z）-20/50
20
50
70
400
100
400
53
500
10
YDQ（J Z）-30/50
30
50
70
600
100
400
79
500
10
YDQ（J Z）-40/50
40
50
70
800
105
400
105
500
10
YDQ（J Z）-50/50
50
50
70
1000
100
400
132
500
10
YDQ（J Z）-10/100
10
100
140
100
50
200
50
1000
10
YDQ（J Z）-20/100
20
100
140
200
100
400
53
1000
10
YDQ（J Z）-30/100
30
100
140
300
100
400
79
1000
10
YDQ（J Z）-40/100
40
100
140
400
100
400
105
1000
10
YDQ（J Z）-50/100
50
100
140
500
100
400
132
1000
10
YDQ（J Z）-20/150
20
150
210
133
100
400
53
1500
10
YDQ（J Z）-30/150
30
150
210
200
100
400
79
1500
10
YDQ（J Z）-40/150
40
150
210
267
100
400
105
1500
10
YDQ（J Z）-50/150
50
150
210
333
100
400
132
1500
10
YDQ（J Z）-100/150
100
150
210
667
150
400
263
1500
10

表2 YDQ系列輕型交流試驗變壓器
型   號
容量
(kVA)
高壓電壓
（kV）
高壓電流
（mA)）
低壓輸入
變比
(高/儀)
溫升℃
(30分鐘)
電壓(V)
電流(A)
 YDQ-1.5/50
1.5
50
30
200
7.5
500
10
YDQ-3/50
3
50
60
200
15
500
10
YDQ-5/50
5
50
100
200
25
500
10
YDQ-10/50
10
50
200
200
50
500
10
YDQ-20/50
20
50
400
400
53
500
10
YDQ-30/50
30
50
600
400
79
500
10
YDQ-50/50
50
50
1000
400
12
500
10
YDQ-5/100
5
100
50
200
25
1000
10
YDQ-10/100
10
100
100
200
50
1000
10
YDQ-20/100
20
100
200
400
53
1000
10
YDQ-30/100
30
100
300
400
79
1000
10
YDQ-50/100
50
100
500
400
132
1000
10
YDQ-20/150
20
150
133
400
53
1500
10
YDQ-30/150
30
150
200
400
80
1500
10
YDQ-50/150
50
150
333
400
132
1500
10
YDQ-100/150
100
150
667
400
263
1500
10
YDQ- 50/200
50
200
250
400
132
2000
10
YDQ-100/200
100
200
500
400
263
2000
10
YDQ-150/200
150
200
750
400
395
2000
10
YDQ-200/200
200
200
1000
400
526
2000
10
YDQ-300/200
300
200
1500
400
790
2000
10
YDQ-50/300
50
300
170
400
132
3000
10
YDQ-100/300
100
300
333
400
263
3000
10
YDQ-150/300
150
300
500
400
395
3000
10
YDQ-200/300
200
300
667
400
526
3000
10
YDQ- 300/300
300
300
3000
400
790
3000
10
注：以上提供的目錄，為本公司的通用參數的試驗變壓器，如有特殊參數規格， 也可根據用戶提供的參數和要求設計生產，以滿足客戶的需要。
