本儀器可用于地埋電纜路徑的精準探測，儀器是利用電磁感應的原理來探測電纜的精確走向和深度，發射機采樣市電供電，接收機采用9V干電池供電增強了使用的靈活性，雙頻率的設計使得抗干擾能力得到了進一步的提升，操作簡單、使用方便。
路徑儀由信號發生器、功率放大器、接收器等部分組成。當電纜路徑測試儀輸出的正弦波信號加到電纜上時，在電纜周圍有電磁場存在，利用磁電傳感器（感應線圈）將電磁波轉換為電信號，通過放大器放大，再由蜂鳴器或耳機轉換為聲波信號，同時可以用表頭反映出信號的變化。當線圈位于電纜正上方并垂直于地面時，線圈的感應電動勢最小；當線圈垂直于地面并偏離電纜一定距離時，通過線圈的磁力線增加，線圈的感應電動勢增大（圖1）。利用這一原理即可對電纜的路徑進行探測。

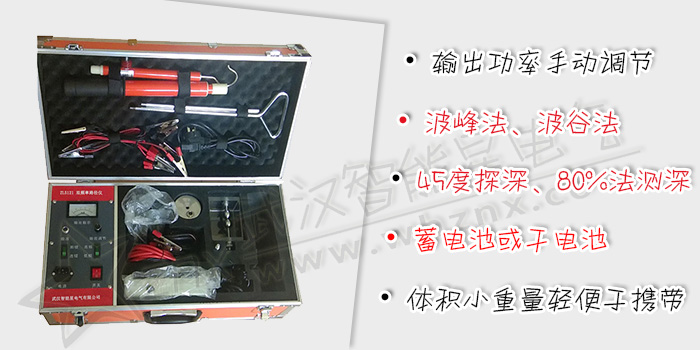

接收機
分體結構設計；
測試方法：滿足波峰法、波谷法、45度探深、80%法測深；
超強的探頭使探測準確，探測深度更大；
供電方式可選擇 （蓄電池或干電池）；
面板表頭指示：清晰直觀；
信號強度具有調頻聲音指示，降低操作者的工作強度；

主要技術指標：
發射機：
輸出頻率：低頻（916Hz）、高頻（32KHZ）；

輸出功率：30W；
電源類型：交流220V；
工作溫度：-15℃-- 50℃；

尺寸：400*200*200；
重量：3公斤；

接收機：
接收頻率 ：低頻（916Hz）、高頻（32KHZ）；

探測路由誤差:埋深的5%
探測埋深誤差: 埋深的5%

探測路由及故障定點的距離：0～5km；
測定光（電）纜埋深：<3m；
輸出顯示:表頭

電源類型：9V干電池；
工作溫度：-15℃-- 50℃；
尺寸：170*90*60；
重量：0.4公斤；

•
