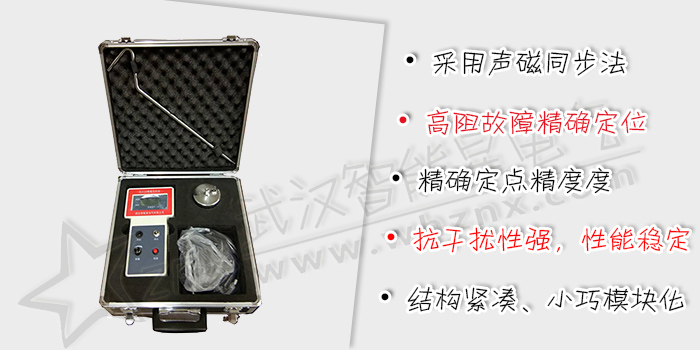

定點儀采用聲磁同步法對電纜的高阻故障進行精確定位。主要特點表現為通過電磁波的起始點和故障點產生的聲波的起始點的時間差值在故障點附近進行故障點精確定位。定點時以看聲磁標志，測聽聲音為主。電路采用數字濾波技術，可以最大限度排除環境電磁和聲音雜波干擾。聲音清晰，判斷準確。

本儀器的另一顯著特點是結構緊湊、小巧、模塊化，便于攜帶，功能強大。

在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當聲音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓顯示器顯示最終處理結果的故障距離數。并凍結顯示數字，提供穩定觀察。同時，A/D、D/A單片機數據處理器將采集到的電磁波模擬信號和地震波音頻模擬信號處理成數字信號保存在數據緩存區。當數據采集結束，單片機輸出的中斷信號啟動讀取數據程序，由D/A轉換成模擬信號同時顯示在LCD波形顯示器的相應位置。第二次沖擊放電時重復上述過程并刷新上次顯示數據和波形。

由于電磁波傳播速度極快，遠高于地表聲波傳播速度，所以，地震波波形的波頭總是滯后電磁波波形。地震波滯后電磁波距離越大，故障點距聲音探頭越遠。故障距離顯示數越大。在電纜故障點的正上方，地震波波形的波頭滯后電磁波波形的波頭的距離最小。故障距離顯示數最小。這樣就能夠精確判斷故障點的位置。

音頻放大器可放大聲音振動傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏波形進行精確定點。

如果故障點距聲音探頭太遠，地震波太弱或沒有，耳機也聽不到地震波聲音。

• 3吋LCD液晶顯示屏.
• 聲磁波形同步顯示
• 定點靈敏度1mV（1KHz信噪比4:1)
• 聲磁同步法精確定點精度: ±10cm
• 電磁法精確定點精度：±1m。
• 9V干式電池
• 使用環境條件：-10～50℃ 90% RH
• 重量：2Kg

•
