計量裝置綜合測試系統是我公司為用電監察管理、計量所等部門的用電稽查工作需要，開發研制的高科技產品。該產品為現場診斷10KV及以下配電系統用戶電能計量準確性，杜絕電量非法流失，提供了多功能測試手段，為減少線損、安全用電、合理計量提供了可靠保證，為防竊電工作提供快捷、可靠的測試依據。計量裝置故障檢測儀研制機理先進，能全面檢測10KV及以下用戶PT、CT故障、電能表錯接線、電能表故障、法外引線、接線故障、超載運行等各種竊電手段引起的電量流失。

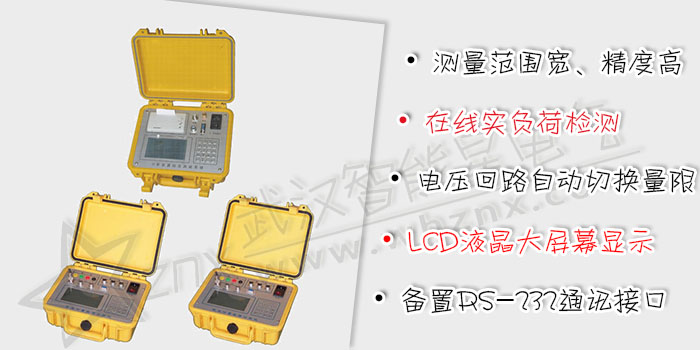

工作原理：儀器由1臺主機和數臺分機構成（分機可為1-6臺，標準配置為2臺）；用主機在高壓表計處檢測電能脈沖，分機在各變壓器的低壓側測量電參量，分機將測試數據通過無線通訊實時傳送到主機，主機利用各分機傳來的數據與高壓計量表計采集的脈沖電能進行比較，從而得出整個計量系統的綜合誤差。

• 不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測高、低壓計量設備的綜合誤差（含電能表、PT、CT、接線誤差）。
• 可檢測計量裝置的綜合誤差（包括電表的基本誤差、互感器誤差及接線誤差）、電度表的基本誤差、CT變比及各種電參量。
• 每臺分機均可獨立工作，可測量電壓、電流、有功功率、無功功率、相角、功率因數、頻率等電參量從而準確分析判斷出計量設備回路的故障。
• 測量CT一次、二次側電流，從而可測量電流互感器的倍率和誤差。
• 可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。
• 電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、安全的進行測量。鉗形互感器分為25A、1500A兩種，測量范圍寬、精度高，能滿足絕大多數用戶的需求。
• 電壓回路自動切換量限：電壓為450V一檔寬量限，高精度AD采樣芯片和高線性度的內置電壓互感器保證在全范圍內有足夠的精度。不會因電壓檔位選錯而對儀器本身有所損壞。
• 大屏幕、高亮度的液晶顯示，并配有漢字菜單提示實現友好的人機對話。
• 主機帶有現場打印功能，可將測試數據實時打印出來。
• 內置大容量掉電不丟失串行數據存儲器，可將測試數據以記錄的形式保存下來，以備后查。
• 保留了與計算機通訊的RS232串口，如用戶需要，可擴充校驗數據存儲、上傳功能，實現數據的集中管理。

• 分機輸入特性

  電壓測量范圍：0~450V，寬量限，一檔能保證測試精度，避免因選檔錯誤引起的故障

  電流測量范圍： 0~1500A，分為25A和1500A兩種鉗表，測試范圍寬

  相角測量范圍：0~359.9°

  頻率測量范圍：45~55Hz

• 準確度

  電壓、頻率：±0.2%

  電流、功率：±0.3%

  相位：±0.1°

  綜合誤差：±0.3%

• 無線通訊距離：空曠地帶不小于10Km，城區內不小于2Km
• 工作溫度：－10℃~ +40℃
• 工作電源：

  主機：內置大容量充電電池，充電電壓~220V

  分機：交流50V~265V

• 絕緣：

  電壓、電流輸入端對機殼的絕緣電阻≥100M?。

  工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

• 體積：28cm×23cm×14cm
• 重量：主機2Kg，分機1.6Kg。
• 標準電能脈沖常數：根據電壓和電流檔的不同，分別為

•
