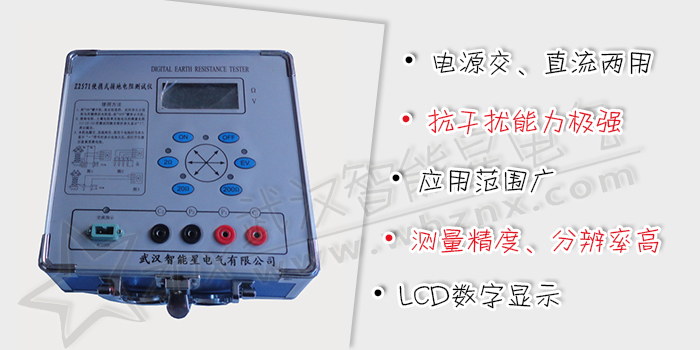

Z2571 數字接地電阻測試儀

閱讀次數：7989

DL/T845.4-2004 《電阻測量裝置通用技術條件》

Z2571 數字接地電阻測試儀使用手冊.pdf

接地電阻測試儀、接地電阻儀、接地電阻

本儀表使用于電力、郵電、鐵路、石油、化工、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體阻值，本表還可以測量土壤電阻率及地電壓。
工作原理：由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關可得到三個不同的量限：0—2Ω、0—20Ω、0—200Ω。

應用了DC/AC變換技術，集三端鈕、四端鈕測量方式為一體，使用電源可以交、直流兩用。
采用鎖相環同步跟蹤檢波方式及開關電容濾波器，使抗干擾能力極強。
摒棄了傳統的人工手搖發電方式，不須人力做工。
不需人工調節平衡，一目了然的面板觸摸鍵操作，LCD數字顯示使得測量十分方便和迅速，消除了指針式儀表的視覺誤差。
允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。
除測試接地電阻外，還可測試低壓導體電阻值，土壤電阻率以及交流地電壓。

測量范圍		恒流值	測量精度及誤差		分辨率	輔助接地電阻
0～1.999Ω 2～19.99Ω 20～199.9Ω AC:0～19.99V		10mA(2Ω檔) 10mA(20Ω檔) 1mA(200Ω檔) ＜±(10%+1d)	0～0.2Ω＜±(3%+1d) 0.2～199.9Ω ＜±(1.5%+1d) 1～20V≤±(3%+1d)		0.001Ω 0.01Ω 0.1Ω 0.01V	Rc:2Ω 20Ω檔＜1KΩ 200Ω檔＜10KΩ Rp: ＜50 KΩ 誤差: ＜±5%
地電壓	5V 工頻有效值 5%	功耗	濕度	≤85%RH	電源	重量：1.8Kg
地電壓	5V 工頻有效值 5%	最大≤2W	溫度	0℃～40℃	直流 7.2～9V 或交流220V	體積：200×200×110 (mm³)
