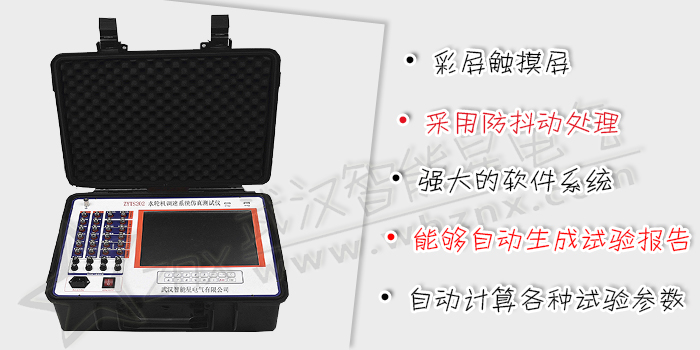

ZYTS202 水輪機調速系統仿真測試儀

閱讀次數：8358

水輪機調速器仿真測試儀針對于水力發電調速系統、水力發電自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀器可以完成水輪機調速系統的空載擺動、空載擾動、甩負荷、不動時間，調速器靜特性，接力器開關規律、仿真開/關機支持，頻率死區測量、負荷響應試驗和跟蹤電網一次調頻等試驗項目,自動生成各種類型的試驗報告，還可以做通用錄波器和頻率發生器使用，并且系統采樣頻率可以達到4KHZ，這大大拓寬了儀器的使用范疇，增強了儀器的靈活性。

內部集成了5種不同類型的水輪機組模型，儀器可以執行這些模型的仿真功能，使之與調速器構成閉環系統，使調速器在沒有與真實機組連接的情況下也可以很方便的完成動態檢測。

1.2.1 軟件系統

具有功能強大的軟件系統，在保證儀器能夠方便完成各種試驗的同時，大大提高了儀器的靈活性和通用性。儀器的軟件系統的主要特性可概括如下：

1儀器能夠自動生成WORD試驗報告，Excel試驗報告

2 試驗報告對曲線進行自動標識，使試驗報告制作完全自動化

3 所有采樣通道的名稱和單位都可以重新定義

4 各種試驗的試驗環境設置和儀器設置自動保存

5 內置混流式，軸流轉漿式，沖擊式，貫流式和非線性5種機組模型，滿足不同類型調速器的仿真支持

6 自動計算各種試驗的試驗參數

7 簡單方便的通道濾定方式

8 使用U盤或移動硬盤等存儲設備方便的導出試驗數據

9 實時繪制試驗曲線，并且提高多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作

10 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕

11 采用防抖動處理，避免用戶錯誤操作

12 對輸入信號進行實時監測，及時自動切除超過量程范圍的輸入信號，保護信號采集通道和儀器

1.2.1 硬件系統

硬件系統特性和技術參數如下：

1> 8路低電壓／電流模擬量采集，電壓和電流可以任意轉換，電壓輸入范圍-10V~10V，電流輸入范圍-20mA~20mA，10%~100%滿量程采樣誤差小于0.2%

2> 2路頻率測量通道，45HZ~55HZ范圍，頻率分辨率為0.001HZ，測量誤差小于0.001HZ，測頻電壓輸入范圍0.5V~110V

3> 2路無源節點開關量測量通道

4> 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V

5> 8路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離

6> 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V

7> 1路4-20mA模擬量輸出通道,輸出誤差0.2%

8> 1路頻率輸出通道，頻率分辨率為0.001HZ，45Hz-55Hz范圍內輸出誤差0.001HZ，輸出電壓幅值AC12V

8> 觸摸屏方式實現人機交互

9> 儀器自帶8G數據存儲空間

10> 12.1寸大彩屏顯示
