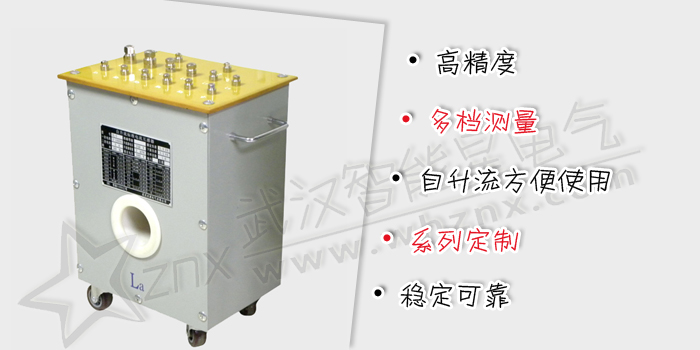

ZY88 自升流器精密電流互感器

閱讀次數：8235

ZY88	-S21S	5-1000A/5A；0.01S
	-S22S	5-1000A/5A；0.02S
	-S23S	5-1000A/5A；0.05S
	-S31S	5-2000A/5A；0.01S
	-S32S	5-2000A/5A；0.02S
	-S33S	5-2000A/5A；0.05S
	-S52S	5-3150A/5A,1A;0.02S

JJG 1021-2007 《電力互感器檢定規程》

ZY88 自升流器精密電流互感器使用手冊.pdf

作為標準用來檢定比其低兩級或兩級以下準確等級的電流互感器。
電流互感器是由一次繞組和二次繞組組成，其原理如圖2所示。
接線時嚴格參照接線牌所給出的電流比進行接線。L與K分別是一次、二次繞組的極性端，當需要穿心時La為極性端。

變比：5-10000A（據客戶需求定制，5-2000A可做成帶升流器一體）
精度等級：0.05S-0.01S（精度可據客戶需求定制）
溫度：-5— +40℃
濕度：﹤80%
容量： 5VA、COSφ=1
允許額定電流下長期工作，150A以上穿心
1. 自校
若電流互感器有1/1電流比時，則可經常進行自校，以考核其準確度。自校線路附圖3所示。
圖中TX為電流互感器，Z為負荷箱。
2. 檢定
該電流互感器檢定比其低兩級或兩級以下準確等級的互感器時，其線路附圖4所示。
圖中，TO為標準電流互感器，TX為被檢電流互感器，Z為被檢電流互感器所帶的負荷。
