開關柜的故障類型一般可分為拒動/誤動故障、絕緣故障、開斷與關合故障、載流故障、外力及其他故障。中國電力科學院對1989～1997年和2004年40.5KV以下開關設備的故障進行了統計，其中絕緣與載流性故障占30%～53%。而廣東電網公司對1992～2002年開關設備故障類型的統計結果顯示，絕緣與載流性故障的比例甚至高達66% .以上兩種故障均與放電現象有關。近年來，英國電力企業對國內使用中壓真空開關進行故障統計：其中誤操作和機械性兩類故障占30%～38% ；放電互感器和電纜箱類故障占26%～44% 。這些故障都會伴隨著局部放電現象的產生。采用傳統方法檢測需浪費大量的財力，造成巨大的損失。

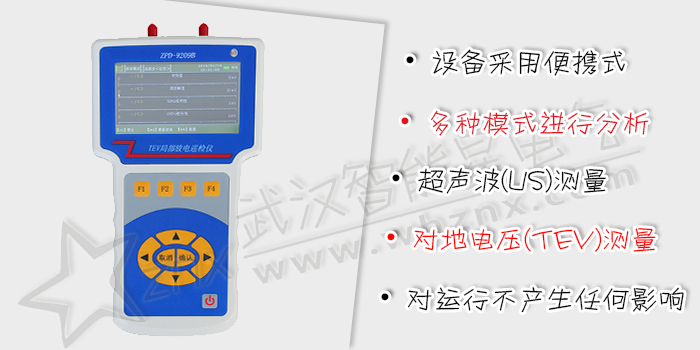

局部放電巡檢儀采用暫態對地電壓(TEV)測量和超聲波(US)測量兩種新興技術對開關柜進行故障檢測。 設備采用便攜式，操作簡單，TEV傳感器貼在箱壁，US傳感器沿著開關柜上的縫隙掃描檢測，對高壓開關及開關柜無任何損害，所有的檢測對高壓開關及開關柜設備的運行不產生任何影響。該產品可以對測量進行信號多周期觀察，對放電進行頻率識別，并通過多種模式進行分析，能夠清楚地判斷出開關柜是否出現故障。其測量技術在國內外已達領先水平。
|
主機參數
|
|
|
|
可檢測通道數
|
2個通道，1個TEV通道，1個US通道
|
|
|
采樣精度
|
12bit
|
|
|
同步方式
|
內同步，外同步，光同步
|
|
|
TEV參數
|
|
|
|
檢測帶寬
|
3M-80MHz
|
|
|
測量范圍
|
0~60dB
|
|
|
測量誤差
|
±1dB
|
|
|
分辨率
|
1dB
|
|
|
每周期最大脈沖數
|
720個
|
|
|
最小脈沖頻率
|
10Hz
|
|
|
輸出接口
|
標準SMA
|
|
|
US參數
|
||
|
中心頻率
|
40kHz
|
|
|
分辨率
|
0.1uV
|
|
|
精度
|
±0.1uV
|
|
|
測量范圍
|
0.5uV～1mV
|
|
|
輸出接口
|
標準SMA
|
|
|
硬件
|
||
|
顯示屏
|
4.3” TFT真彩色液晶顯示屏
|
|
|
分辨率
|
480×272
|
|
|
操作
|
薄膜按鍵
|
|
|
存儲
|
SD卡標配16G卡，最大支持32G
|
|
|
接口
|
3.5mm立體聲耳機插孔
|
|
|
|
DC-005低壓直流充電器輸入口
|
|
|
|
充電LED指示燈
|
|
|
|
RS232調試口
|
|
|
|
USBD同步口
|
|
|
|
USB2.0
|
|
|
|
網口
|
|
|
|
SD卡插槽
|
|
|
電源
|
|
|
|
內部電源
|
電池供電（16.8V鋰電池）
|
|
|
正常工作時間
|
約7小時，充滿時間約3小時
|
|
|
尺寸
|
||
|
長×寬×高
|
235mm×133mm×48mm
|
|
|
重量
|
0.85kg
|
|
|
環境
|
|
|
|
使用環境溫度
|
-20℃至50℃
|
|
|
存儲環境溫度
|
-40℃～70℃
|
|
|
濕度
|
10%-90%（非冷凝）
|
|
|
海拔高度
|
≤3000m
|
|
