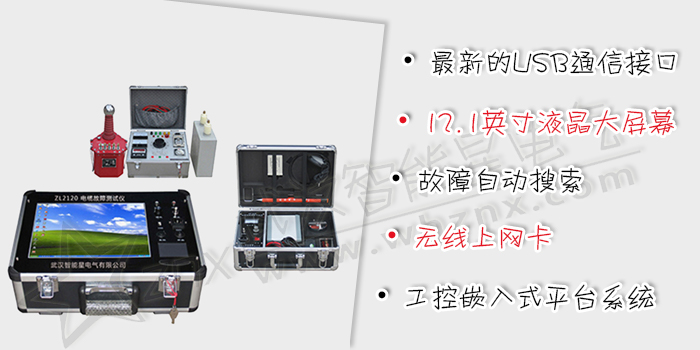

ZL2120 電纜故障測試儀
閱讀次數：6206
DL/T 724-2000 《電力系統用蓄電池直流電源裝置運行與維護技術規程》
電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套獨有的管理軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。
- 國內首家采用工控嵌入式計算機平臺系統，整套系統將由故障測試、路徑尋測、精確定電三部分組成，鋰電供電、便于攜帶、方便測試。
- 國內首家采用12.1英寸液晶大屏幕和觸控鼠標，全電腦XP操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件.
- 采用最新的USB通信接口，采集信號穩定，主機自動選擇采樣頻率，最低6.25MHz，最高達100MHz五種頻率供您選擇，既能提高測試精度，又能滿足不同長度電纜的測試要求。
- 軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.15米，提高了測試精度。
- 強大的波形處理功能和網絡服務功能，測試的波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，減少誤差。
- 選配一款無線上網卡，可實現隨時隨地?zé)o線上網的技術服務，給用戶現場測試提供及時、準確波形分析和指導，似專家指導，使您無憂工作。
- 20G內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
- 關鍵的精確定點儀部分，仿制德國技術，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新,為快速準確查找電纜故障,減少停電損失提供了有力保障。
- 最新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。
測試儀技術指標：
(1)可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。
(2)可測量長度已知的任何電纜中電波傳播的速度。
(3)可測試電纜走向及埋設深度。
測試距離：不小于40km 最短測試距離（盲區）：5-10米
精確定點誤差：±0.2m 測試誤差：系統誤差小于±1%
分辨率：V/50m；V為傳波速度m/μs；軟件游標0.15米。
儀器采樣頻率：6.25MHz、10MHz、25MHz、50MHz、100MHz、（自適應脈寬）
電源與功耗： AC 220V±10% 15W /DC 12V（7AH） 不大于20W
待機時間：可連續使用1.5小時左右。
管 理：電纜埋設路徑分布示意圖。用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
路徑儀技術指標
信號頻率：15KHz正弦波
輸出功率：Pomax≥100W
輸出阻抗：Zo=Zc(電纜特性阻率)
震蕩方式：斷續
主機重量：9.8kg
環境溫度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相對濕度：RH≤85%（25℃）
