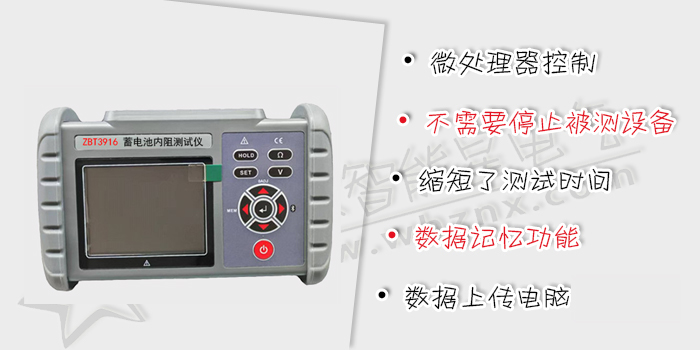

電池內阻測試儀也稱：通用型充電電池內阻測試儀，是用于測量鉛蓄電池、鋰電池等充電電池的內阻、電壓與溫度，以判斷電池健康狀態的測量儀器，同時可以作為測量電解電容ESR參數的儀表（僅供參考）。本儀表使用交流4端子測試法測量電池內阻，可不受測試線、端子與電池電極之間接觸電阻影響測量正確的測量值。同時還具有數據存儲、數據查閱、報警、自動關機等功能。整機高檔美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。是電池生產、電池安裝、設備生產、設備維修等場景必不可少的儀器。
電池內阻測試儀由微處理器控制，內部16位ADC可準確檢測電池內阻、電壓與溫度。其特點在不停止UPS系統的狀態下進行測量，使用交流低電阻測量和降噪技術，不需要停止被測設備的正常工作，在運轉狀態下進行測量，極大的縮短了測試時間。同時帶有數據存儲、柱狀圖顯示、數據上傳電腦、手機平板等智能設備藍牙連接進行無線測量、查閱數據等功能。
|
精度保證條件
|
精度保證期：1年
校準后精度保證期：1年
精度保證溫濕度范圍：23℃±5℃、80%RH以下
預熱時間：不需要
|
|
溫度特性
|
使用溫度范圍內加上測試精度 ´ 0.1/℃（18℃~28℃之外） |
|
激勵信號精度
|
測量電流精度：±25%
普通模式：1000Hz ± 5Hz 回避噪音頻率模式：920Hz ~ 1080Hz 自動變頻 （使用多階降噪技術，有效濾除異頻或近同頻的噪聲干擾）
|
|
量程
|
最大顯示
|
分辨率
|
測試精度
|
測量電流
|
|
3 mΩ
|
3.100 mΩ |
1 uΩ
|
±1 % fs. ±20 dgt.
|
200 mA |
|
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.5 % fs. ±15 dgt.
|
200 mA |
|
300 mΩ |
310.0 mΩ |
100 uΩ |
20 mA |
|
|
3 Ω
|
3.100 Ω |
1 mΩ |
2 mA |
|
量程
|
最大顯示
|
分辨率
|
測試精度
|
|
7 V |
±7.100 V
|
1 mV |
±0.2 % fs. ±10 dgt.
|
|
70 V |
±99.99 V
|
10 mV |
|
|
±122.0V
|
100 mV |
|
量程
|
最大顯示
|
分辨率
|
測試精度
|
|
-10.0℃~60.0℃
|
60.0℃
|
0.1℃
|
±1.0℃
|
|
功 能
|
電池內阻測量，電池電壓測量，溫度測量
|
|
回避噪音頻率
|
有，自動變頻范圍920Hz~1080Hz
|
|
精度保證溫度濕度
|
23℃±5℃，75%rh以下
|
|
電 源
|
DC 11.1V鋰電池 2600mAh
|
|
電阻分辨率
|
1 u Ω
|
|
電壓分辨率
|
1 mV
|
|
溫度分辨率
|
0.1℃
|
|
測量范圍
|
內阻測量：0.000mΩ~3.100 Ω（4檔量程構成） |
|
電壓測量：0.000V~±71.0V （2檔量程構成）
|
|
|
溫度測量：-10.0℃~60.0℃（單量程構成）
|
|
|
最大輸入電壓
|
DC 120V（+測量端子與-測量端子之間）、不可輸入交流
|
|
測量方式
|
內阻測量：1KHz交流4端子測試法、開路端子電壓3V max
測量電流：2.0mA~200mA（不同量程檔位不同測量電流）
溫度測量：NTC溫度傳感器（26℃時為10KΩ）
A/D轉換方式：逐次逼近型
顯示更新頻率：5次/每秒
|
|
響應時間
|
200ms
|
|
測量時間
|
約2秒
|
|
LCD尺寸
|
74mm×52.6mm / 3.5英寸（480*320分辨率彩屏）
|
|
儀表尺寸
|
長寬高：190mm×121mm×51mm
|
|
USB接口
|
具有USB接口，存儲數據可以上傳電腦，保存打印
|
|
藍牙連接
|
有
|
|
保持和存儲功能
|
有手動保持與存儲、自動保持與存儲
|
|
測量判定功能
|
可預設定PASS、WARNING、FAIL判定閾值
|
|
電池電壓
|
電池電量5格顯示，電池電壓低時提醒及時充電
|
|
自動關機
|
開機無操作，約15分鐘后自動關機（可在設置中關閉）
|
|
功 耗
|
300mA MIN / 500mA MAX |
|
質 量
|
儀表：480g (含電池)
|
|
工作溫濕度
|
-10℃～40℃；80%RH以下
|
|
存放溫濕度
|
-20℃～60℃；70%RH以下
|
|
絕緣電阻
|
20MΩ以上(電路與外殼之間500V)
|
|
耐 壓
|
AC 3700V/RMS(電路與外殼之間)
|
|
外部磁場
|
＜40A/m
|
|
外部電場
|
＜1V/m
|
|
適合安規
|
IEC 61010 |
