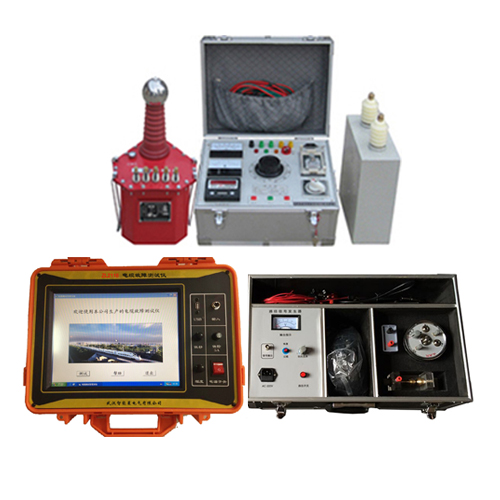

ZL2118電纜故障測試儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。路徑信號產生器產生頻率30KHz、最大幅度30V的斷續正弦波信號，用于尋測電纜路徑。路徑信號接收器用來接收路徑信號，用于查找電纜走向和估測電纜埋設的深度。定位儀用于故障點的精確定位。
故障測試系統
1) 可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
2) 可測量長度已知的任何電纜中電波傳播的速度。
3) 測試距離：不小于40千米
4) 系統誤差：小于1米
5) 采樣頻率：25MHz
6) 最小分辨率：0.2米
7) 測試盲區：小于16米
8) 電 源：直流12V(免維護電瓶)
9) 重 量：5Kg
路徑信號產生器
1) 輸出信號頻率：30KHz
2) 振蕩方式：斷續
3) 輸出功率：30W
4) 電 源：220V±10％
定位儀
1) 測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
2) 輸入阻抗：不小于1.2KΩ。
3) 使用2×2000Ω耳機。
4) 工作電壓：DC9V±10％。
5) 使用環境溫度：-20℃～70℃
